摘要:室外中心管式小8字缆(GYXTC8Y光缆)是一种8字型自承式结构,缆芯为单根束管,直接采用PE料包覆而成。其中,吊线部分采用镀锌钢丝保证加强件在不限跨距点外露不遭锈蚀,缆芯部分放置一根纵向阻水纱,保证光缆每个截面不渗水。该光缆结构紧凑、重量轻、几何尺寸小,便于施工、维护。
关键词:8字缆;中心管式;缆芯;阻水;
前言
在市场经济的作用下,光缆生产的厂家越来越多,并且各个光缆厂家都在进行规模化扩产生产,以降低光缆生产成本,提高本身竞争能力。同时,为进一步提高企业竞争能力,各种光缆的结构、尺寸在满足使用要求的情况下不断优化。
行业的发展推动着技术的进步,新的光缆结构不断出现,生产制造技术也得到了优化改进。随着光纤到户项目的实施,光缆干线到分支支线,支线又分支到用户,各种不同的用途,要求各种各样的光缆结构。各大运营商对光缆产品提出了新的要求:
1、设法减少施工、基础设施费用、降低光缆敷设成本;
2、缩短光缆施工时间。
这种8字光缆可一次架空敷设,大大节约了光缆的施工费用和时间,特别是小型8字光缆,在人口稀少、住宅分布较散的区域具有很大的应用空间。
一、GYXTC8Y结构特征
GYXTC8Y光缆是一种8字型自承式结构,缆芯为单根束管,直接采用PE料包覆而成。其中,吊线部分采用镀锌钢丝保证加强件在不限跨距点外露不遭锈蚀,缆芯部分放置一根纵向阻水纱,保证光缆每个截面不渗水。该光缆结构紧凑、重量轻、几何尺寸小,便于施工、维护。(见图1)

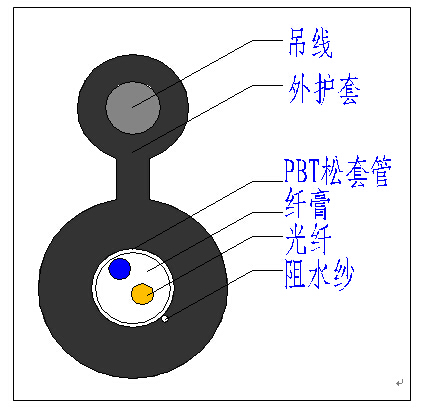

图1
二、GYXTC8Y工艺控制
GYXTC8Y光缆在生产中先后进行六次工艺调试,具体如下:
第一次,试机该光缆,采用挤压式模具,中密度护套料,束管采用盈茂PBT材料,试机时光缆几何尺寸及拉伸性能均合格。中密度护套料不能通过压扁试验,后改成泰国高密度护套料。由于高密度护套料分子结构紧密,挤塑压力较大,使用同样的模具,光缆出现吊带高度偏小,歪脖子的现象。
第二次,在相同工艺条件下,采用挤管式模具生产,光缆几何尺寸复合技术要求,但光缆光纤曲线不良、衰减指标偏高。通过倒盘,内筒分别由250mm到300mm到350mm到400mm,从趋势看,衰减指标逐步下降,最后为0.195db/km。针对光缆复绕后,衰减指标转正常进行分析后,确定为高密度护套料的后收缩大造成。
第三次,针对高密度护套料生产的光缆后收缩性大的问题,更换护套材料为陶氏6318HDPE。经试作后,陶氏6318HDPE的后收缩更大。
第四次,重新加工挤管式模具并对第一节水槽的冷却水加温处理。光缆下机曲线良好,1550指标0.3db/km。分析原因为束管放线张力过大(6N)。放小张力至3N后重新生产,下机合格。光缆进行全性能试验,低温性能不良。(-10℃)。
第五次,对松套管材料进行改进,更换PC+PBT,松套管后收缩很小,光缆各项性能优越,但加工性能较差,效率低。
第六次,采用巴斯夫PBT材料加工松套管,光缆各项性能合格。

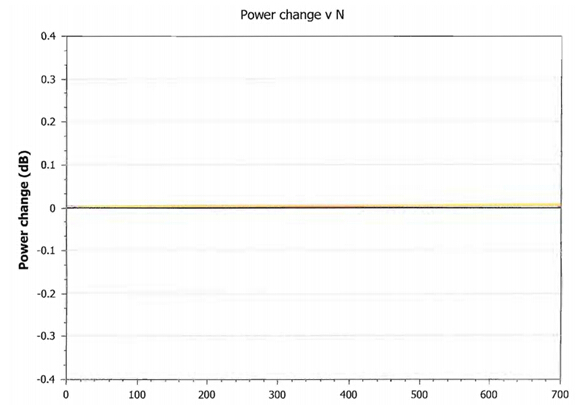

图2 压扁图
图3 拉伸图
以上六项试验说明,GYXTC8Y光缆生产,对松套管材质有较高要求,PBT材质对光缆性能影响较高。其次,模具设计不易采用挤压方式压力较大的模具,必须采用拉管式,且拉伸比相对放大一些。(见图2、3)
在长期生产过程中,我们还发现该光缆对第一节水槽温度较敏感,温度过低或过高都会使得光缆后收缩性能有差异,导致光缆敷设后接头出现问题。
三、现场模拟施工
GYXTC8Y光缆最难控制的就是他的后收缩性能。如果后收缩性大的话,光缆布线后,各个接点、接头处容易断纤。因此,我们针对客户施工布线方式,进行了现场模拟施工。跨距50米,试验光缆长度260米,每50米一个支撑点。光缆布线完成后,两端成圈并固定。然后将光缆端头进行剥头处理,记录光纤长度,每隔12小时经行一次对比。

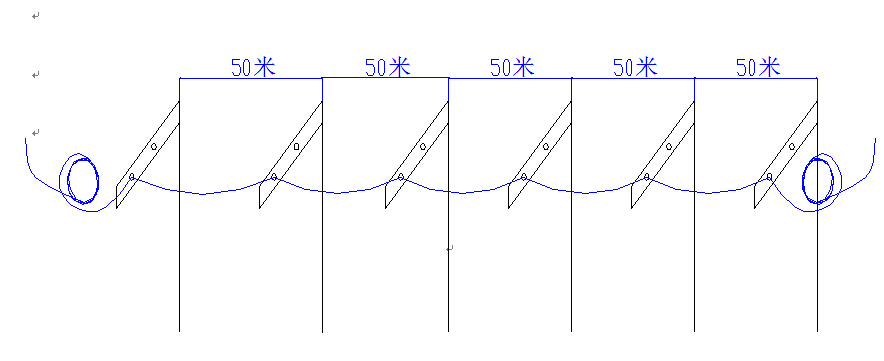

图4 简易施工图
图5 模仿施工照片
经过72小时室外模拟施工,光缆后收缩小于千分之一。试验数据说明,GYXTC8Y光缆经过多次工艺改进,完全满足客户要求。
四、结束语
本文简单陈述了一种光缆新产品的生产及理论、实际验证过程,为同行开发新产品提供一些思路。
