摘要：本文主要提出了将两根光棒对接后再进行拉丝，并且在节点处不剪断的可行性理论。该文分别对两根棒的对接和对接棒的拉丝控制做了深刻的理论分析，通过大量的试验数据，证实了光棒对接拉丝的可能性。

一、前言

目前，行业内光棒直径一般在120mm，150mm，180mm，200mm等，有的单根棒可拉丝公里数甚至达到了6000km。但是由于大直径棒制作的的工艺条件比较苛刻，很多光棒厂在现有设备条件下是很难做出较大直径的光棒的，那么光棒对接就直接解决了许多光纤厂因光棒重量少而导致的拉丝效率低的问题。

二、名词解释：

对接棒：两根棒对接在一起的棒

节点：对接棒对接处

节点气泡：两棒端面合拢后残留其中的气泡

三、光棒的对接

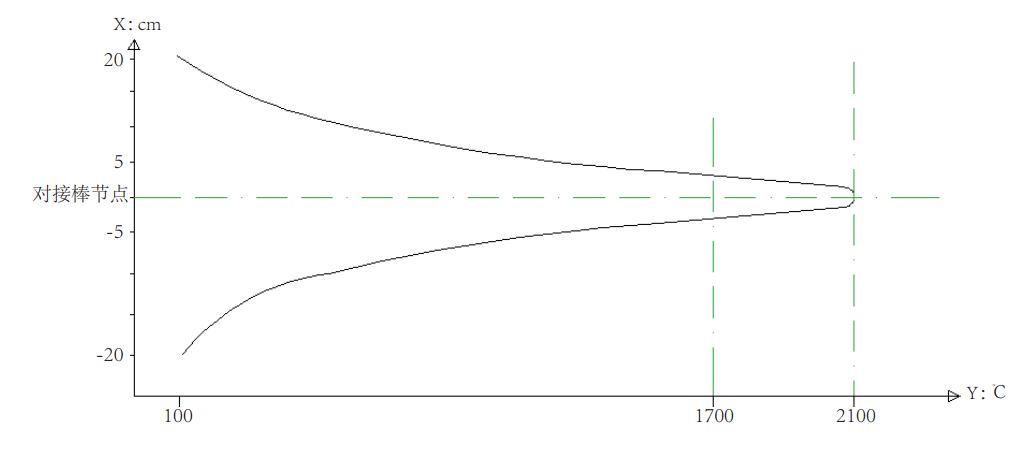

光棒是由原棒多孔玻璃体在1200～1600摄氏度的马弗炉中进行脱水、烧结而成的透明玻璃体。而光棒对接时，对接面处约左右3cm内光棒表面温度高达2100～2200摄氏度。如图-1所示，为光棒对接时沿长度方向上的表面的温度分布曲线：

图-1

由图可知，光棒对接处前后5cm范围内光棒表面温度可达1700～2200摄氏度。

光棒的主要成分为SiO2和GeO2,光棒在高温下芯层内存在一个GeO2到GeO的动态平衡：

……
