摘要：本文简述了光电复合缆在移动通信中的应用，并对产品结构、材料选用、设计要求等方面进行了分析，解决了设计生产中需要重点关注的一些问题。

关键词：RRU结构；性能；光电复合缆

一、前言
        由于标准化机房的建设周期较长，为提高网络建设速度，将基站中的基带单元BBU和射频单元RRU进行分离，BBU集中放置在机房，灵活机动地开展远端RRU模块建设，既提高了组网效率，又能满足各类无线环境的通信需求。在BBU+RRU的组网方式中，RRU作为远端有源模块远离机房设备，其供电问题就变成了网络建设中的焦点，但因就地取电成本高，维护难，故采取远程供电方式进行供电成为了最有选择。

二、RRU用光电复合缆的设计
        本文以GDFJAYP 2B1+2×2.5为例，我司对此光电复合缆进行以下设计（见图1）。

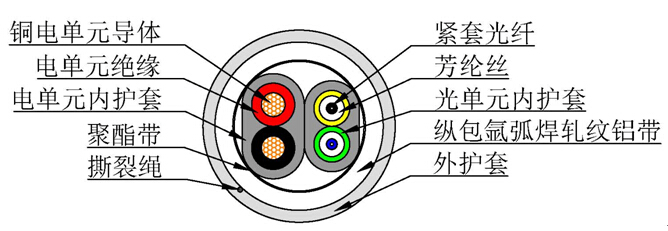

图1

        光电复合缆其结构如图1所示。包括光单元（两个，黄、绿内护套，各含紧套光纤一芯，芳纶加强），电单元（两个，红、黑绝缘，标称截面2×2.5mm²），氩弧焊接皱纹铝带铠装，PE外护套。
        1、电单元结构设计
        （1）光电复合缆中电单元的最大允许环阻R直接影响着传输的距离，根据环阻计算电单元截面积（见公式1、2）：

......
