关于4x10G 850nm AOC贴片技术的研究

责任编辑:光电通信 2016/03/12 来源:《光电通信》杂志2016年1/2月刊
厦门三优光电股份有限公司  陈国祥

摘要:高速、大数据的传输与信息处理是光通信中的重点。4x10G 850nm AOC是大数据处理中心的关键部件,本文对4x10G 850nm AOC高精度贴片进行分析,介绍4x10G 850nm AOC结构组成,研究4x10G 850nm AOC高精度贴片的改善。

关键词:4x10G 850nm AOC;高精度贴片

一、引言

随着视频和高速数据业务的不断发展,大数据大容量传输、存储和处理的时代即将到来。现在有越来越多的网络终端,其收发数据的存储与管理不在终端完成,而是转移到数据中心去完成。以云计算为标志的数据中心将是今后发展的重点之一,而对于短途、高速光网络(又称高速光以太网),国际上2010年6月正式发布了40G/100G以太网标准——IEEE802.3ba。

二、产品规格以及组成形式

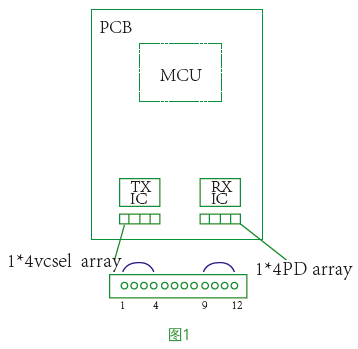

4x10G 850nm AOC基于阵列COB封装技术,采用阵列发射与阵列接收方案,通过4通道10.3125G光信号并行传输从而实现40Gbit/s要求。AOC单端光引擎组成部件包括高速传输的PCB板,通信及控制传输的MCU、阵列发射芯片1*4 VCSEL Array以及阵列接收芯片1*4 PD Array组成。1*4 VCSEL Array采用4通道集成驱动芯片(TX IC),1*4 PD array采用4通道集成放大芯片(RX IC)。光学聚焦元件采用配有MT接口的12通道Lens Array,其中Lens Array的1~4通道对应1*4 VCSEL Array,Lens Array的9-12通道对应1*4 PD Array,Lens Array的5-8通道不使用。整体布局结构如图1所示:


……
