一、前言
中心束管式光缆和层绞式光缆是两种典型的光缆结构型式。光缆中的核心元件为光纤，在中心束管式光缆中，光纤处在光缆的中心轴线上，不论光缆如何弯曲，光纤的应变最小，结构设计角度看，对光缆中光纤保护极佳。缺点是难以设计结构余长，且当光缆中光纤容量超过12芯时，因标准色谱所限，解决方案欠佳；层绞式光缆比较方便设计结构余长，纤芯容量也容易扩展，但光纤在缆中所处位置不如中心管式光缆，易受到外力产生应变。法尔胜研发的中心管束式光缆就是采用两种光缆的优点，优化结构设计的一种光缆产品，该光缆结构新颖，性能优良，便于分支和下线，为用户提供了方便。
二、光缆结构设计思路
如前言所述，我们在光缆结构设计时，应集各种经典光缆的优点为一身，克服各种光缆的不足，为用户提供更优的性能，并且让用户使用更加方便。因此，除了设计常规考虑之外，还应考虑以下几点：
1、类似中心束管式光缆，将光纤置于最贴近光缆的中心轴线，使光缆弯曲时，应变最小。
2、光缆结构上使得光缆中所有元件都起到了对光纤的保护作用。
3、类似层绞光缆一样，设计时能保证提供足够的结构余长，改善光缆的耐环境性能，和抗张性能。
4、由于目前光纤只有12种颜色，当纤芯容量超过12纤时，容易扩展。
5、目前光缆接头盒中的盘纤盘大多12纤，结构的设计应能方便与12纤盘纤盘兼容。用束管直接将光纤送达盘纤盘。
三、光缆结构分析及性能优化设计
目前光纤只有12种颜色，中心束管光缆大多12芯以下。当光缆纤芯容量超过12芯时，通常有两种解决方案，一种是采用光纤束式，就是采用不同的颜色扎纱，将光纤分组扎成光纤束，再将各光纤束放置于中心束管中，实现光纤的扩容；另一种是采用色环光纤，就是采用不同色环区分同一种颜色的光纤，实现光纤容量扩展。
以上两种方法虽然都达到了中心管式光缆纤芯容量的扩展，但是，市场上光纤接头盒中，光纤的盘纤盘大多采用12芯的积木式结构，中管式光缆在接头盒中，就无法实现束管直接将光纤送至接线盘，给使用带来不便。这就是结构设计中要优化的问题！
法尔胜光通有限公司工程技术人员，采用了管束式替代了束管式，即采用多根束管形成管束，替代单根束管。光缆护套采用轧纹钢带纵包轻铠，双钢丝加强，保留了中心束管式光缆的优点，很好的解决了设计思路中提出的各种问题，取得了良好的效果。结构如图1所示。

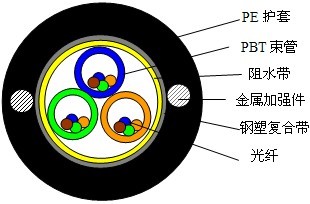

图1 中心管束式光缆
四、结构设计核算
1、GYXTW－18B1光缆结构设计

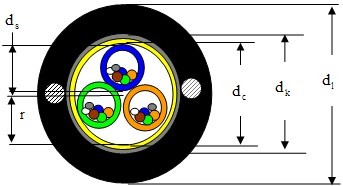

图2 光缆尺寸
束管外径为1.9mm，每管6根光纤；三根束管采用S-Z绞合，构成光缆缆芯，缆芯外径dc：
dc=2×0.823+1.9+0.5=4.1mm；
皱纹钢带轻铠，外径约为5.6mm；采用1.0mm双钢丝加强，厚度为2.8mm聚乙烯外护套。光缆直径d1=11.2mm。
2、应变窗口核算
束管外径1.9mm，内径1.3mm，光纤6根，光纤外径0.25mm。光纤等效直径：
。因光纤无扎纱，侧应力时并非为圆，乘0.8系数，def=0.57mm。管中光纤的间隙c=1.3-0.57=0.73mm，绞合节距55mm。
节距中束管轴线长度
当光纤在束管中沿r最大分布时，最大容纳光纤长度：
相对余长为：
。
当光纤在束管中沿r最小分布时，最小允许光纤长度
相对余长为：
由此可得光缆的应变窗口为：-2.8‰<ε<4.4‰
3、光纤曲率半径核算
光缆正常状态下，光纤在光缆中的曲率半径：
r=0.823mm，h=55mm 代入得：
，完全满足要求。
4、光缆抗张力核算
钢丝截面积为
钢带截面积：Ad=0.15X20=3 mm2
束管截面积：
PE截面积：

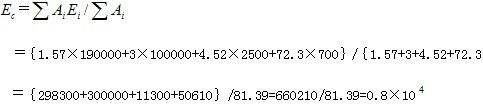

光缆的综合抗张模量：
由此可得：
在1500牛顿下，应变
。满足设计要求。
5、光缆的综合温度性能

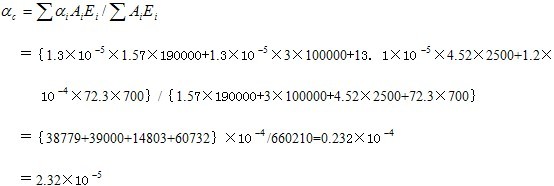

光缆的综合温度系数计算公式：
将光缆中各元件的结构面积和相关参数代入得：
光缆由常温20度下降到零下40度，光缆中的光纤余长增量：
6、光缆中光纤余长设计
综合以上分析，我们从两方面考虑：一是当光缆从20度下降至零下40度时，光缆可收缩1.39‰，而光缆中容纳光纤余长为4.4‰，所以光缆本身的光纤余长不宜大于3%；另一方面考虑，标准规定光缆在额定拉伸力下，允许光纤应变为3‰，我们知道光缆本身可提供一个2.8‰窗口，所以光缆本身光纤余长不宜小于0.2‰；由此可得到光纤余长范围为：0.2‰≤ε≤3‰
中心值为1.6‰，故生产过程中余长控制为1.6±0.5‰，达到十分理想和容易效果。至此，我们就完成了光缆的结构设计。
五、光缆生产与验证
六、结论
法尔胜光通研发的中心管束式光缆，由三根束管绞合形成了管束，替代了中心束管，含有光纤的管束处在光缆的几何轴线上，体现了中心管式光缆的优点；三根束管采取的绞合技术，产生了结构余长，体现了层绞光缆的优点；既不用色环光纤，也不用扎纱方式，方便实现光纤容量的扩展，每根束管最大容纤量可达12芯，并且在光缆接头盒中，每根束管可直接把光纤送达盘纤盘，大大方便了用户，操作方便。光缆通过全性能检测，性能十分优良，实践证明实为很好的光缆结构形式。
