一、前言
在FTTX引入段布线过程中,现有的引入光缆为带吊线的自承式蝶形光缆,由于光缆重量重、刚性强、光缆固定方式麻烦、施工后光缆中钢丝会出现腐蚀现象,时间长了甚至会断裂,一直以来这个问题一直困扰着运营商。全介质自承式圆形引入光缆具有重量轻、固定方式方便、抗弯曲性能好、不会腐蚀等特点,受到施工人员的青睐。但由于固定光缆时,扎线直接绑扎在光缆表面,因此工程上对光缆绑扎固定后光缆中光信号及松结构的光缆施工后光信号的传输指标是否正在存有疑虑。因此我们做了光缆不同绑扎固定方式后光缆光功率的数据测试和施工后不同环境光功率数据监测值,试样数据表明该全介质自承式圆形引入光缆绑扎固定和自承架空后产品光信号稳定,能满足FTTX引入光缆短距离自承架空的布线需求。
二、全介质自承式圆形引入光缆产品介绍
1、产品型号命名
GJYFJH:非金属加强构件(芳纶纱)、紧套光纤、低烟无卤阻燃聚烯烃护套、全介质自承式圆形引入光缆。
2、产品典型结构图(见图1)
图1 GJYFJH结构图
3、主要的技术参数(见表1)
三、光缆不同绑扎固定方式后光功率监测值
(1)圆形光缆绑扎后两端加FC/SC端头,常温下光功率测试数据(见表2)
(2)试验方法:光功率计+1m跳线+适配器+圆形光缆3.0mm跳线5m
表中数据表明两种不同结构绑扎方式绑扎固定后,光功率无异常变化。
四、光缆自承架空后光功率监测:
1、工程案例:
采用100M长的两条全介质自承式圆形缆,两端预成端处理,在50M跨距的两个电线杆间自承架空敷设,绑扎固定方式如图1所示方法,多余50米光缆挂在杆子上,架空示意图见图4。
五、结论
我们通过对预成端绑扎方式进行高低温循环光功率监测及布线后两条线路光功率监测,数据表明其光信号稳定,验证了全介质自承式圆形光缆采用扎线绑扎固定和自承架空的可行性。
在FTTX引入段布线过程中,现有的引入光缆为带吊线的自承式蝶形光缆,由于光缆重量重、刚性强、光缆固定方式麻烦、施工后光缆中钢丝会出现腐蚀现象,时间长了甚至会断裂,一直以来这个问题一直困扰着运营商。全介质自承式圆形引入光缆具有重量轻、固定方式方便、抗弯曲性能好、不会腐蚀等特点,受到施工人员的青睐。但由于固定光缆时,扎线直接绑扎在光缆表面,因此工程上对光缆绑扎固定后光缆中光信号及松结构的光缆施工后光信号的传输指标是否正在存有疑虑。因此我们做了光缆不同绑扎固定方式后光缆光功率的数据测试和施工后不同环境光功率数据监测值,试样数据表明该全介质自承式圆形引入光缆绑扎固定和自承架空后产品光信号稳定,能满足FTTX引入光缆短距离自承架空的布线需求。
二、全介质自承式圆形引入光缆产品介绍
1、产品型号命名
GJYFJH:非金属加强构件(芳纶纱)、紧套光纤、低烟无卤阻燃聚烯烃护套、全介质自承式圆形引入光缆。
2、产品典型结构图(见图1)

图1 GJYFJH结构图
表1 GJYFJH主要技术参数
| 型号规格 | 外径(mm) | 短期抗拉力(N) | 光缆重量(kg) | 耐环境性能(℃) |
| GJYFJH-1B6a2 | 3.0 | 500 | 9.5 | -40~+70 |
三、光缆不同绑扎固定方式后光功率监测值
1、全介质自承式圆形引入光缆的施工方法和器材基本与室外电话引入线相同,光缆绑扎固定方式如图所示:图2为圆缆外直接采用扎线绑扎固定,图3为圆形缆外用纵包管保护后再用扎线绑扎固定。

图2 圆缆外直接采用扎线绑扎固定 图3 圆形缆外用纵包管保护后再用扎线绑扎固定
2、全介质自承式圆形引入光缆圆形光缆采用图1和图2绑扎固定做成跳线后光功率计测试数据统计:(1)圆形光缆绑扎后两端加FC/SC端头,常温下光功率测试数据(见表2)
(2)试验方法:光功率计+1m跳线+适配器+圆形光缆3.0mm跳线5m
表2 全介质自承式圆形缆两端成端后绑扎固定在不同温度状态下光功率监测值
| 样品序号 | 测试窗口 | 绑扎方式 | 光功率测试值(dB) | -40℃条件下8小时,光功率测试值(dB) | +60℃条件下8小时,光功率测试值(dB) | 恢复到常温下测试测试值 |
| A | 1550nm | 绑扎固定方式同室外电话引入线相同 | 0.15 | 0.26 | 0.08 | 0.18 |
| B | 0.02 | 0.20 | 0.21 | 0.20 | ||
| C | 0.21 | 0.27 | 0.60 | 0.02 | ||
| D | 0.03 | 0.27 | 0.09 | 0.03 | ||
| E | 0.08 | 0.09 | 0.01 | 0.07 | ||
| F | 圆缆外加保护套后绑扎固定方式同室外电话引入线 | 0.28 | 0.25 | 0.26 | 0.56 | |
| G | 0.24 | 0.37 | 0.10 | 0.02 | ||
| H | 0.25 | 0.28 | 0.50 | 0.21 | ||
| I | 0.28 | 0.41 | 0.11 | 0.28 | ||
| J | 0.07 | 0.44 | 0.44 | 0.61 |
四、光缆自承架空后光功率监测:
1、工程案例:
采用100M长的两条全介质自承式圆形缆,两端预成端处理,在50M跨距的两个电线杆间自承架空敷设,绑扎固定方式如图1所示方法,多余50米光缆挂在杆子上,架空示意图见图4。

图4 监控示意图

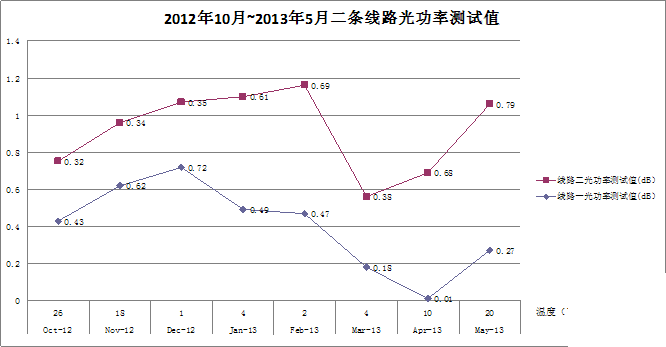

2、该两条线路从2012年10月架空敷设完成后,我们定期对光功率数据进行检测,数据测试值见图5。

图5 光功率测试值
3、从监测数据值可以看出,监测8个月的数据,其最大值为0.79dB,满足光传输要求。五、结论
我们通过对预成端绑扎方式进行高低温循环光功率监测及布线后两条线路光功率监测,数据表明其光信号稳定,验证了全介质自承式圆形光缆采用扎线绑扎固定和自承架空的可行性。
