作者：王世颖
一、蝶形引入光缆的市场需求
近年来，宽带的发展受到政府的高度重视，十一届十五次会议审核通过的年度《国民经济和社会发展计划报告》明确提出要“实施宽带中国战略，启动宽带上网提速工程”。同时，《通信业“十二五”规划》也提出，到“十二五”末，我国要实现宽带接入用户超过2.5亿，城市家庭平均达到20M以上，农村的宽带速率将提升到4M以上。为尽快落实“十二五”宽带发展任务，而作为宽带普及提速工程的第一年，我国将新增FTTH覆盖家庭超过3500万户，使用我国4M及以上宽带接入产品超过50%，同时，新增固定宽带接入互联网家庭超过2000万户。宽带网络是信息时代经济社会发展关键基础设施，实施“宽带普及提速工程”标志着一场以政府为主导的国家宽带运动正式拉开序幕，中国宽带发展迎来了新革命。国内三大运营商实施宽带战略到光纤入户迅速普及，以FTTH为核心的新一轮电信业发展浪潮已经到来，对于FTTH建设需求中的蝶形引入光缆也将呈现巨大增长，以每户家庭平均使用30米蝶形光缆计算，新增FTTH覆盖家庭超过3500万户将需要蝶形引入光缆105万皮长公里。
二、蝶形引入光缆的施工和接续
蝶形光缆主要用于用户室内信息面板或多媒体信息箱至楼道分线箱、DP分配箱、光缆接头盒、光缆交接箱之间的布放和连接。通常用Ф400~Ф600mm木盘，盘长为1km~4km不等，施工人员按设计要求配线。金属蝶形光缆可承受200N拉力，非金属蝶形光缆可承受100N。在施工使用时应由专人负责统一指挥，需具备有必要的联络工具，依靠专业的布线器材轻拉轻放，拉力不要超过此数值。光缆敷设完毕后保持自然状态。布放方式须结合用户室内外实际情况要求，采用暗管、明敷线槽、架空、管道引入敷设的方式。下图示：将蝶形光缆在地脚线、波纹管内暗槽布放。
三、蝶形引入光缆工程中出现的问题
蝶形引入光缆在国已大量使用，然而使用发现很多的问题，这些问题集中反映在光缆施工环境、施工技术和接续方式三个方面。
从结构上讲，蝶形缆对光纤的保护不好，扭曲影响大，如采用推送方式还好，在国内基本采用拉的方式，缆在管路中会有多次的扭转，留下隐患；同时在老小区改造中，管线老化破损、内有异物，房屋沉降变形导致管线扭曲，更是容易产生问题。
从施工情况来看，由于光纤到户发展迅猛，施工队伍技术培训跟不上，时常发生不规范施工将非金属蝶形缆拉断的情况，而蝶形缆受结构限制，非金属缆的抗拉力很难再进一步提高，而现实的条件是施工队伍的技术能力很难在短期内解决。
接续方式目前以冷接和热熔方式为主，现场连接器也同样存在相应的接续施工问题，施工不规范，施工现场又缺乏有效的监测手段，缺陷点往往需要较长时间的使用才能暴露出来，从而导致有些地区FTTH线路刚刚开通两年，就已经提出要更换线缆的严重局面。
四、预成端蝶形引入光缆
由于蝶形引入光缆工程中出现的问题，尤其是现场接续暴露的问题，导致光缆线路存在大量的质量隐患，基于此现象，烽火科技推荐使用预成端蝶形引入光缆进行施工和布放。预成端光缆在工厂加工时预先安装好一端的活动连接器，在现场可实现接入点到用户终端之间的跳接。
预成端蝶形引入光缆有很多优点。无需现场成端施工，无需配套的耗材和工具包，减少现场成端的技术难度；在工厂研磨好光纤端面，减少现场成端的风险，降低插入损耗；现场操作简单快捷，方便使用，减少现场安装的时间和施工费用；产品出厂前已经进行全性能检测，避免现场接续中隐藏的缺陷点，提高线路的稳定性和可靠性。
五 预成端蝶形引入光缆检测报告
从检测结果分析，烽火科技预成端蝶形引入光缆的各项指标均符合检测标准要求，而且烽火科技已经具备大批量提供预成端蝶形引入光缆的技术能力和生产能力。
六、结束语
以政府为主导的国家宽带运动正式拉开序幕，中国宽带发展迎来了新革命。运营商实施宽带战略到光纤入户迅速普及，以FTTH为核心的新一轮电信业发展浪潮已经到来， FTTH建设中蝶形引入光缆将呈现巨大增长需求。然而蝶形引入光缆在使用中发现很多的问题，这些问题集中反映在光缆施工环境、施工技术和接续方式方面，导致FTTH线路中存在大量的质量隐患。作为光纤接入领域技术引领者，烽火科技积极探求FTTH大规模商用的稳定、可靠技术，推出预成端蝶形引入光缆，避免现场接续中隐藏的缺陷点，提高线路的稳定性和可靠性。为FTTH在我国的全面铺开贡献自己的力量。
近年来，宽带的发展受到政府的高度重视，十一届十五次会议审核通过的年度《国民经济和社会发展计划报告》明确提出要“实施宽带中国战略，启动宽带上网提速工程”。同时，《通信业“十二五”规划》也提出，到“十二五”末，我国要实现宽带接入用户超过2.5亿，城市家庭平均达到20M以上，农村的宽带速率将提升到4M以上。为尽快落实“十二五”宽带发展任务，而作为宽带普及提速工程的第一年，我国将新增FTTH覆盖家庭超过3500万户，使用我国4M及以上宽带接入产品超过50%，同时，新增固定宽带接入互联网家庭超过2000万户。宽带网络是信息时代经济社会发展关键基础设施，实施“宽带普及提速工程”标志着一场以政府为主导的国家宽带运动正式拉开序幕，中国宽带发展迎来了新革命。国内三大运营商实施宽带战略到光纤入户迅速普及，以FTTH为核心的新一轮电信业发展浪潮已经到来，对于FTTH建设需求中的蝶形引入光缆也将呈现巨大增长，以每户家庭平均使用30米蝶形光缆计算，新增FTTH覆盖家庭超过3500万户将需要蝶形引入光缆105万皮长公里。
二、蝶形引入光缆的施工和接续

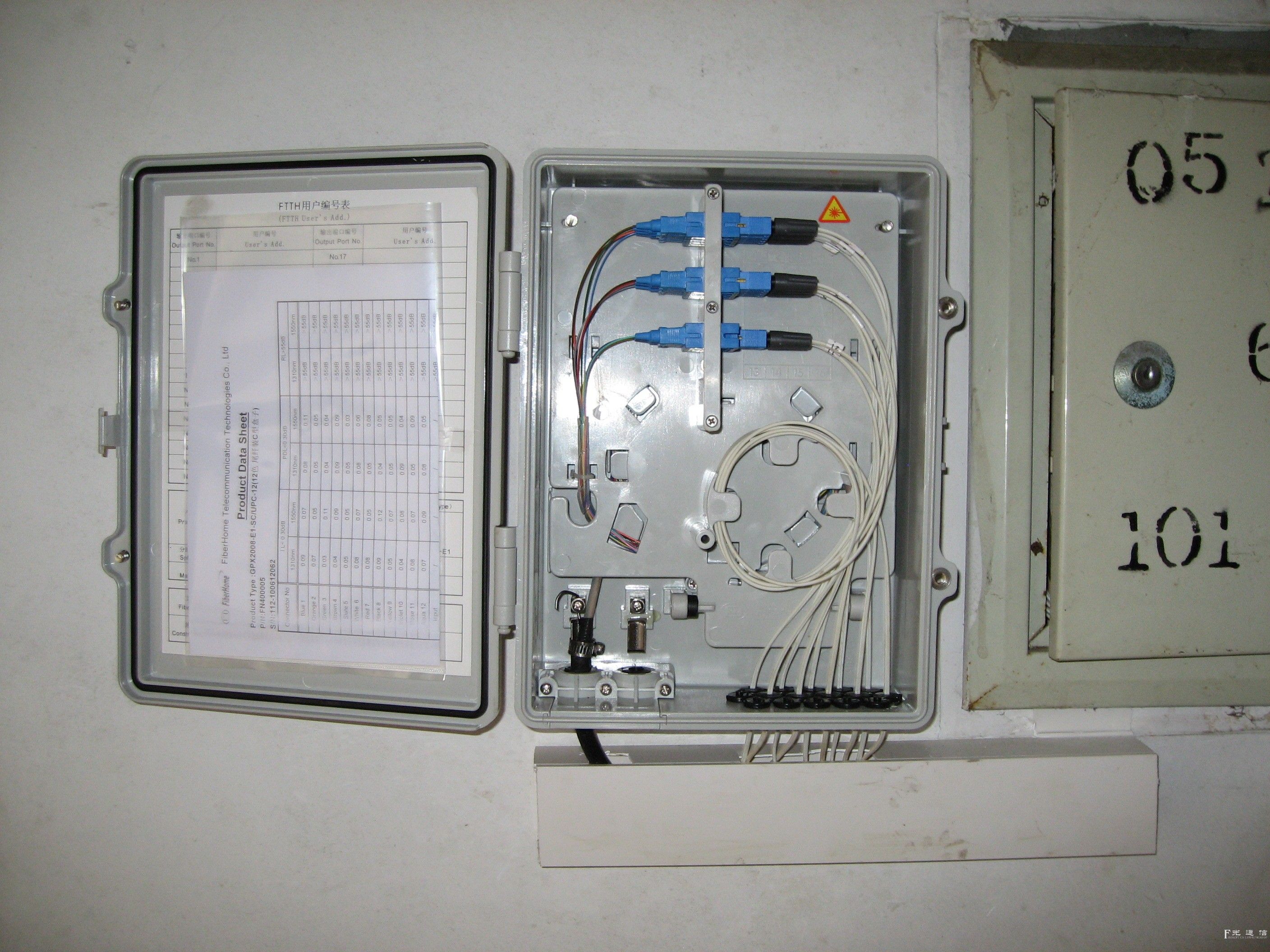

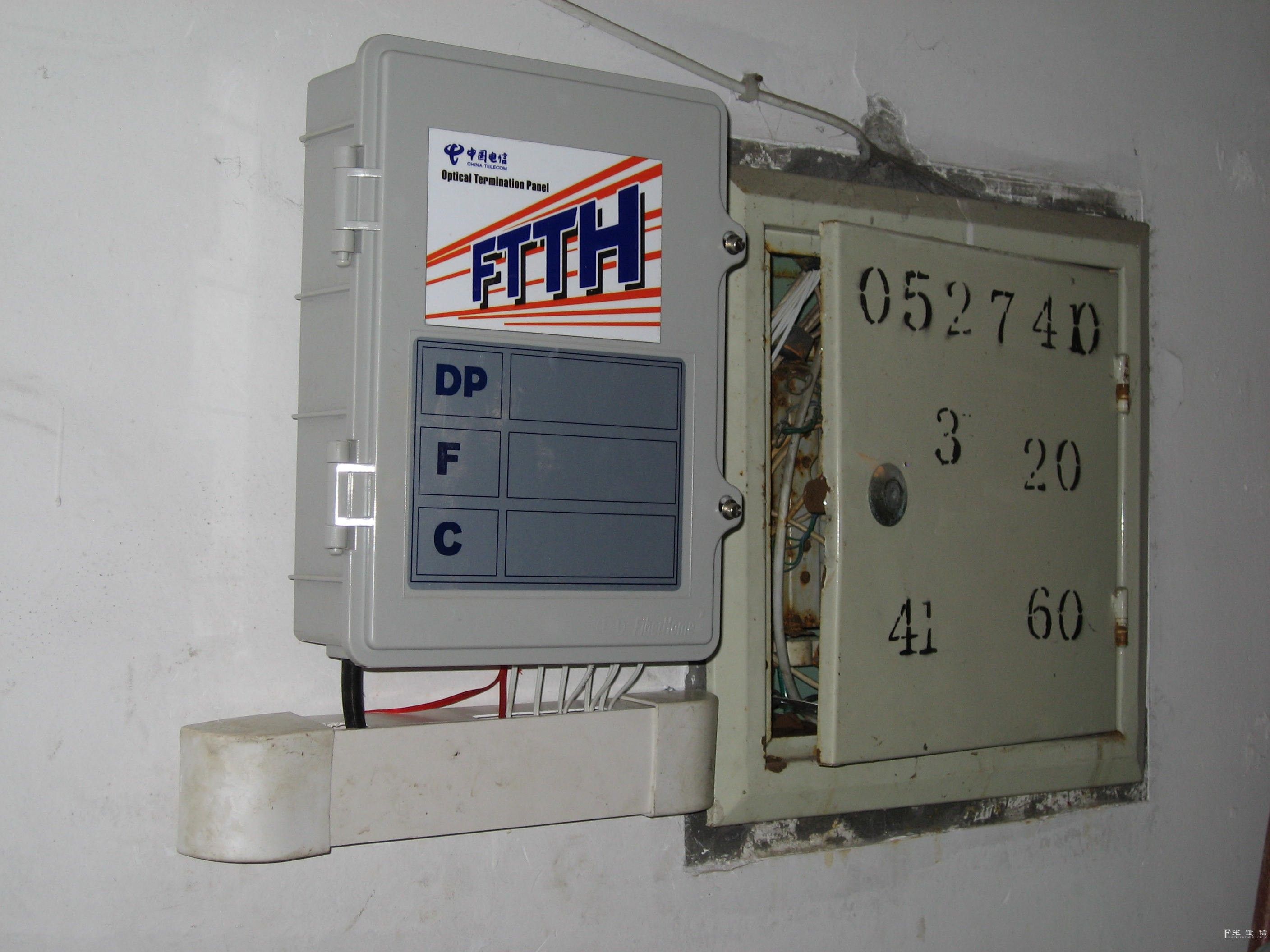

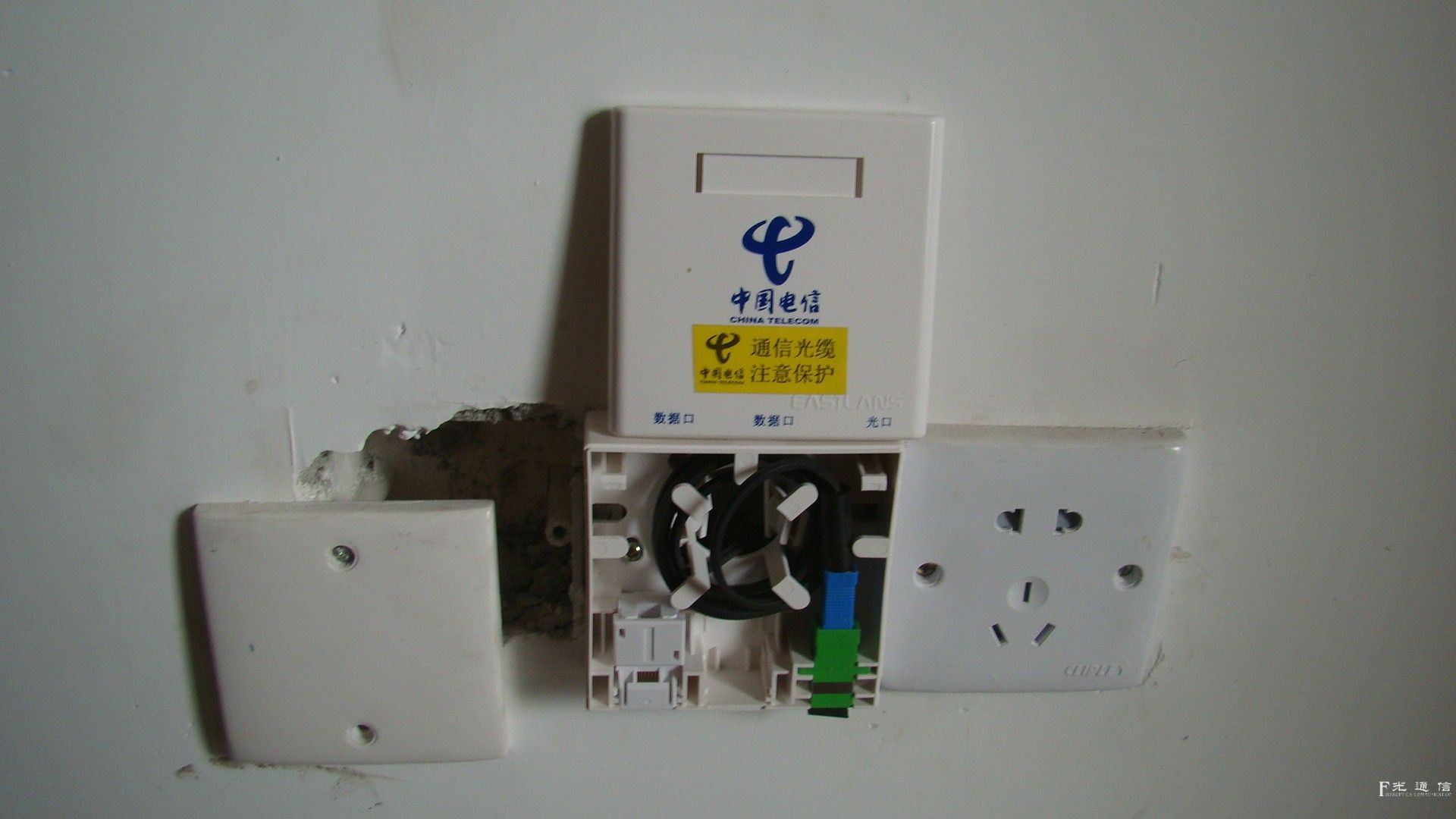

蝶形光缆主要用于用户室内信息面板或多媒体信息箱至楼道分线箱、DP分配箱、光缆接头盒、光缆交接箱之间的布放和连接。通常用Ф400~Ф600mm木盘，盘长为1km~4km不等，施工人员按设计要求配线。金属蝶形光缆可承受200N拉力，非金属蝶形光缆可承受100N。在施工使用时应由专人负责统一指挥，需具备有必要的联络工具，依靠专业的布线器材轻拉轻放，拉力不要超过此数值。光缆敷设完毕后保持自然状态。布放方式须结合用户室内外实际情况要求，采用暗管、明敷线槽、架空、管道引入敷设的方式。下图示：将蝶形光缆在地脚线、波纹管内暗槽布放。

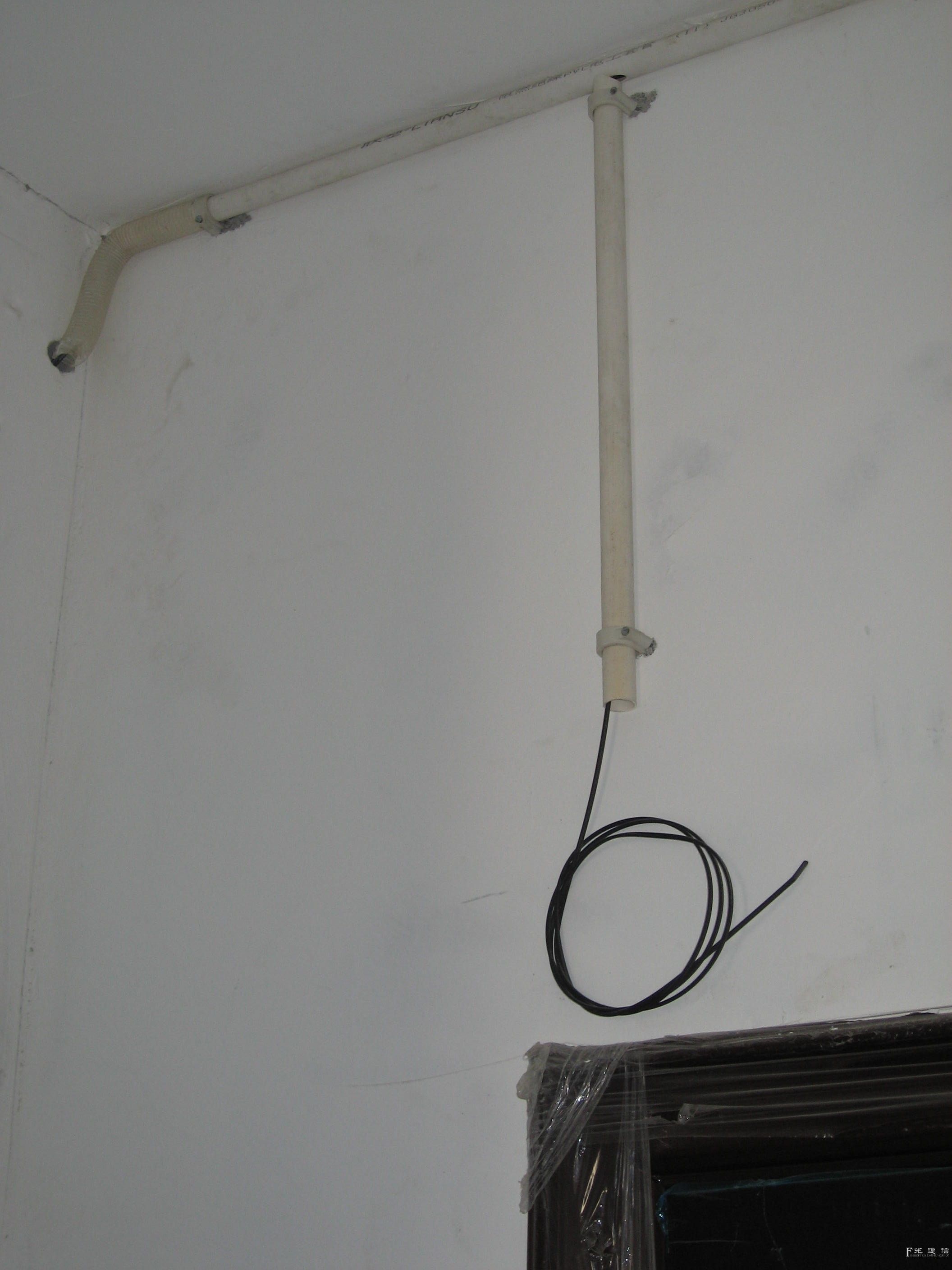

楼内有预埋管（新建房屋）的，尽量从预埋管里面穿放蝶形光缆到分线箱或终端；楼内没有预埋管（旧房屋）时，一般采用PVC线槽的方式，从分线箱内引出蝶形光缆，通过PVC线槽将光缆引入到下级分线箱或线路终端。线缆布放时自然平直，不产生扭绞、打圈。预留光缆绑扎整齐美观，避免交叉打扭，盘留弯曲直径在30CM—40CM之内，绑扎松紧度适中，并在墙体上设置二个固定点上对盘留光缆进行固定，防止盘留光缆摆动。
蝶形入户光缆的端接方式主要有四种，其中L型快速接续和直接接入快速连接插头接续的方式已经不再采用，目前主要采用冷接方式接续和热熔接方式接续。
三、蝶形引入光缆工程中出现的问题
蝶形引入光缆在国已大量使用，然而使用发现很多的问题，这些问题集中反映在光缆施工环境、施工技术和接续方式三个方面。
从结构上讲，蝶形缆对光纤的保护不好，扭曲影响大，如采用推送方式还好，在国内基本采用拉的方式，缆在管路中会有多次的扭转，留下隐患；同时在老小区改造中，管线老化破损、内有异物，房屋沉降变形导致管线扭曲，更是容易产生问题。
从施工情况来看，由于光纤到户发展迅猛，施工队伍技术培训跟不上，时常发生不规范施工将非金属蝶形缆拉断的情况，而蝶形缆受结构限制，非金属缆的抗拉力很难再进一步提高，而现实的条件是施工队伍的技术能力很难在短期内解决。
接续方式目前以冷接和热熔方式为主，现场连接器也同样存在相应的接续施工问题，施工不规范，施工现场又缺乏有效的监测手段，缺陷点往往需要较长时间的使用才能暴露出来，从而导致有些地区FTTH线路刚刚开通两年，就已经提出要更换线缆的严重局面。
四、预成端蝶形引入光缆
由于蝶形引入光缆工程中出现的问题，尤其是现场接续暴露的问题，导致光缆线路存在大量的质量隐患，基于此现象，烽火科技推荐使用预成端蝶形引入光缆进行施工和布放。预成端光缆在工厂加工时预先安装好一端的活动连接器，在现场可实现接入点到用户终端之间的跳接。
预成端蝶形引入光缆有很多优点。无需现场成端施工，无需配套的耗材和工具包，减少现场成端的技术难度；在工厂研磨好光纤端面，减少现场成端的风险，降低插入损耗；现场操作简单快捷，方便使用，减少现场安装的时间和施工费用；产品出厂前已经进行全性能检测，避免现场接续中隐藏的缺陷点，提高线路的稳定性和可靠性。
五 预成端蝶形引入光缆检测报告
从检测结果分析，烽火科技预成端蝶形引入光缆的各项指标均符合检测标准要求，而且烽火科技已经具备大批量提供预成端蝶形引入光缆的技术能力和生产能力。
| 检测项目 | 检验标准（中国电信集团2012集采技术规范） | 检测结果 |
| 插针端面 | 参照图纸要求或参照《PC研磨外观定义》和《ME端面检测标准》 | 合格 |
| 3D测量 | 曲率半径：10～25mm；顶点偏移：0～50um； 光纤凹凸：-100～+50nm |
合格 |
| 插入损耗 IL（dB） | 与标准插头和标准适配器测试：≤0.3 与任意插头及适配器测试：≤0.5 |
合格 |
| 回波损耗 RL (dB) | ≥50（UPC）；≥60（APC） | 合格 |
| 高温性能 | 实验条件:+70℃，96h 在线检测光学性能 插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 低温性能 | 实验条件:-40℃，96h 在线检测光学性能 插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 温度循环性能 | 实验条件:(－40℃~＋70℃) 21次循环，共168h 插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 湿热性能 | 实验条件：+40℃，95％，96h 在线检测光学性能 插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 浸水性能 | 室温，自来水，168h 插入损耗变化量≤0.2dB 无变形、起泡、粗糙、剥落等现象 |
合格 |
| 机械重复性能 | 插拔次数:10次 插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 跌落性能 | 高度：距离试样头部1.5m； 次数：8次； 插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 抗拉性能 | 插头与蝶形光缆间： 负荷30N，在线监测光学性能，10min 负荷50N，不在线监测光学性能，10min 插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 扭转性能 | 负荷： 20N；速率：10次/分钟；次数：200次； 插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 锁紧机械强度 | 负荷：40N；时间：10min；插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 机械耐久性能 | 插拔次数:500次，插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 振动性能 | 频率：10-55Hz；扫频：扫频1次/min，频程45Hz； 振幅：0.75mm单振幅；时间：两个方向，各2小时； 插入损耗变化量≤0.2dB 不得有机械损伤，如变形、龟裂、松弛等现象 |
合格 |
| 插拔力 | 不得有机械损伤，如变形、龟裂、松弛等现象 允许的插入力：最大为19.6N； 允许的拔出力：最大为19.6N； |
合格 |
| 插芯弹力 抗疲劳性 |
插芯下压行程0.6 mm； 插芯按压次数500次； 插入损耗变化量≤0.2dB 不得有机械损伤，插芯能够回到原基准面位置 |
合格 |
六、结束语
以政府为主导的国家宽带运动正式拉开序幕，中国宽带发展迎来了新革命。运营商实施宽带战略到光纤入户迅速普及，以FTTH为核心的新一轮电信业发展浪潮已经到来， FTTH建设中蝶形引入光缆将呈现巨大增长需求。然而蝶形引入光缆在使用中发现很多的问题，这些问题集中反映在光缆施工环境、施工技术和接续方式方面，导致FTTH线路中存在大量的质量隐患。作为光纤接入领域技术引领者，烽火科技积极探求FTTH大规模商用的稳定、可靠技术，推出预成端蝶形引入光缆，避免现场接续中隐藏的缺陷点，提高线路的稳定性和可靠性。为FTTH在我国的全面铺开贡献自己的力量。
