圆形光缆

一、前言
      随着FTTH的飞速发展，目前，蝶形光缆在国内已大规模使用，其年用量已超过百万公里。
      在现有技术中，蝶形光缆的加强件通常采用不锈钢丝或KFRP或FFRP。不锈钢丝作为加强件时，由于可能引入雷电，一般使用的相对较少。
      近年来，蝶形光缆在国内使用过程中常常出现质量事故，这已引起几大营运商的高度重视。研究开发新型加强材料和新结构的室内光缆已迫在眉睫。本文介绍的圆形光缆就是从结构角度来试图解决蝶形光缆的现有问题。

二、问题分析
      蝶形光缆的敷设和使用环境千差万别，有些场景比较特殊。调查发现，目前蝶形光缆通常发生的质量事故的场景主要有以下几种：
      1、在穿越弯角较多、直径较小、且有90°弯头的管道时光缆容易被拉断；

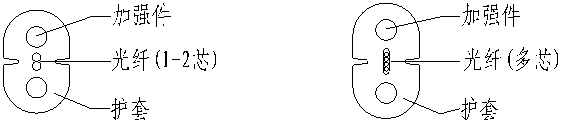

      2、敷设或使用时光缆折成了90°；由于蝶形光缆是扁平结构（见图1），敷设和使用有方向性，弯折时光纤容易断裂；
      3、光缆扁平结构施工穿线时阻力较大。
      也就是说，蝶形光缆存在以下几个致命缺陷：
      1、光缆承受拉力小。短期拉力只有100N；
      2、弯曲性能较差；
      3、扁平结构给施工带来不便。 三、圆形光缆的结构及其主要性能指标
      为了彻底解决蝶形光缆的固有缺陷，我们配合几家著名的光缆生产企业经过反复试验终于开发成功了一种采用FRP带的圆型光缆。其结构如图2所示。        表1是圆形光缆的结构参数。

名称	紧套外径（mm）	加强带（管）厚度（mm）	护套厚度（mm）	光缆外径（mm）	光缆重量（kg）
参数	0.9	0．30	0.5	2.5	6

序号	检测项目	单位	标准于要求	结果
1	拉伸应变	%	长期拉力100N，缆中光纤应变≤0.2	0.189
		%	短期拉力200N，缆中光纤应变≤0.4	0.386
	拉伸 附加衰减	dB	长期拉力100N，缆中光纤附加衰减绝对值≤0.03	0.006
		dB	拉力去除后, 缆中光纤残余附加衰减绝对值≤0.03	0.002
			护套无目测可见开裂	合格
2	压扁	dB	长期压力1000N/100mm,，缆中光纤附加衰减绝对值≤0.03	0.006
		dB	短期压力2000N/100mm,，缆中光纤附加衰减绝对值≤0.4	0.009
			护套无目测可见开裂	合格
3	冲击	dB	1N*m,5点，每点3次，光纤残余附加衰减≤0.4	0.003
			护套无目测可见开裂和损伤	合格
4	反复弯曲	dB	张力20N，30H，300次，光纤残余附加衰减≤0.4	0.001
			护套无目测可见开裂和损伤	合格
5	扭转	dB	张力20N，受扭长度1m，±180°，30次，光纤残余附加衰减≤0.4	0.001
			护套无目测可见开裂和损伤	合格
6	光纤衰减	dB/km	1310nm≤0.36 1550nm≤0.22	合格


四、圆形光缆的特点
      通过比较分析，圆形光缆具有以下显著特点：
      1、结构紧凑。紧套光纤、FRP带和护套紧密配合，形成一个有机整体；
      2、抗拉强度高。其短期拉力是蝶形光缆的2倍；
      3、圆型结构，弯曲性能好，施工穿线方便；
      4、如表2所示，由于采用的加强材料是FRP带，使该结构的光缆具有优良的拉伸、压扁、冲击、反复弯曲、扭转等机械性能；
      5、 通过在部分省市电信的试用，在敷设、使用过程中没有发现质量问题。

五、圆形光缆的接续
      可以直接使用现有的碟形光缆的接头和冷接子。通过反复测试其接头、冷接子和圆形光缆的连结力≥150N，大大高于接头、冷接子和圆形光缆的连结力。

六、结论
      综上所述，本文介绍的圆形光缆由于采用FRP带作为加强件，其结构紧凑、稳定，抗拉强度高，弯曲性能好，抗压能力强。解决了蝶形光缆的固有缺陷。是一种很有发展前途的室内光缆新产品。
