作者：何亚丽 董建东
一、引言
ADSS光缆即全介质自承式光缆，其具有重量轻、外径小、安装跨距大、抗雷击、不受电磁干扰、易于敷设等诸多优点，并且可以沿用已有的电力线路，充分利用杆塔资源，大大节约了工程投资费用。因而，近年来倍受电力部门的青睐，在电力系统中越来越多地被广泛使用。
ADSS光缆的设计使用寿命通常在20年以上，而它的使用环境非常苛刻和复杂，首先其与高压线路同塔敷设，长期运行在高压输电线路附近，其周围存在强大的电场，再加之潮气及光缆护套表面的污秽物等在电场的作用下，使ADSS光缆的外护套极易被电蚀而损坏，其不仅要承受以上所述的电腐蚀，而且还要承受各种机械应力（重力、冰雪的负载及风振）、雨淋、环境温度、空气污染、紫外线照射。以上的种种原因，都能造成护套材料的严重损坏，所以，该材料不仅要具有优异的抗电痕性能，同时还应具有优异的耐紫外线照射性、耐环境应力开裂性能及其它机械物理性能。故ADSS光缆用护套材料的选用尤为重要，其耐电痕护套材料的性能优劣直接决定着ADSS光缆的使用寿命。
二、 市场上两种类型耐电痕护套材料的性能对比及选择
根据国家邮电部行业标准YD/T980-2002的规定，当光缆敷设区的空间电位在12KV-25KV时，外护套材料必须使用耐电痕聚乙烯护套料，目前市场上有两种不同类型的耐电痕聚乙烯护套料。
1、比重在0.95g/cm3左右，该类材料具有优异的耐电痕性能、耐紫外线照射性能、耐环境应力开裂性能及其它机械物理性能，代表品种有SR1717。一般适用于110kV及以下的电力线路。
2、比重在1.1g/cm3左右，该类材料加入了大量优质的抗电痕助剂，在具有了优异的耐紫外线照射性能、耐环境应力开裂性能及其它机械物理性能的前提下，又大大提升了抗电痕性能，代表品种有SR1818。一般适用于110kV及以上的电力线路。
机械物理性能及电性能见表1。

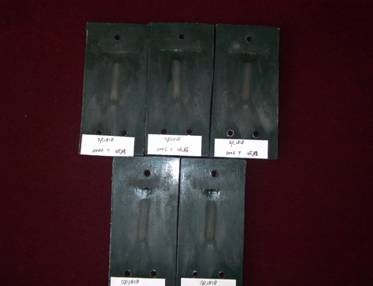

测试后的试片
以上材料试片抗电痕性能的差别在实际应用中表现为：在光缆表面光滑细腻，并且在施工过程中表面无任何刮伤或拉毛的情况下，两种材料均具有优异的抗电痕性能，可满足ADSS光缆的抗电痕要求，而如果在护套挤出表面不理想（毛粗、水点等）或在施工时光缆表面被刮伤的情况下，SR1818类产品仍具有极优的抗电痕性能，而SR1717类产品却有被电蚀的风险。因此，在实际应用中，通常SR1818类产品应用于高电压等级，而SR1717类产品则适用于较低电压等级。
三、耐电痕护套料的挤出工艺控制
如上所述，ADSS光缆的挤出表面至关重要，可直接影响护套材料的抗电痕性能，影响整个光缆的使用寿命，故在生产过程中应严格控制。
1、用PE和PVC螺杆均可获良好的挤出表面，使用时应根据自身的设备情况调整适宜的挤出温度，一般熔体温度在190-220℃，挤出时使材料充分熔融塑化均匀，护套表面应光滑细腻，断面无气孔。
2、模具采用挤管式及挤压式均可，如采用挤管式模具，配模拉伸比不宜太大，尽量减少材料的过度拉伸，避免表面拉毛，同时减小材料的内应力使光缆收缩减小。
3、采用梯度冷却和控制水流方式，以防在护套表面形成水点，造成护套表现有缺陷。
4、严格控制偏心度，使光缆外径均匀稳定。
四、ADSS抗电痕光缆的敷设安装
为了最大限度地避免出现电腐蚀，选择合适的挂点至关重要，应尽量选择感应电压较低的地方作为挂点，以减轻电场对护套的电蚀程度。其次，因电腐蚀通常发生在铁塔悬挂点附近，在此位置安装合适的屏蔽环对光缆有较强的保护作用，可提高光缆的使用寿命。另外，敷设电缆时规范操作，不要让光缆外护套受到损伤，亦可减轻光缆护套被电蚀损坏。
五、结语
1、 制材料的抗电痕性能，影响整个光缆的使用寿命，故在生产过程中应严惩。当光缆敷设区的电场在12-25KV时，必须采用抗电痕聚乙烯护套料。
2、 市场上两种不同体系的耐电痕材料，因抗电痕性能存在差异，其中SR1717类应用于低电压等级（110KV及以下），SR1818类应用于高电压等级（110kV及以上），使用者应根据具体情况正确选择。
3、 ADSS抗电痕光缆的外观质量尤为重要，表面应光滑细腻，表面粗糙，会直接影响光缆的抗电痕性能。
4、ADSS抗电痕光缆除选用优质的抗电痕护套材料并获得良好的挤出表面外，还应选择合适的挂点及进行规范的施工，这样才能获得最佳的抗电痕效果。
