作者：牟龙兴 赵现伟 鲁鸽 史烨婷 赵蕾 王运发
摘要：“开天窗”这种接续方法，以往是在光缆铺设过程中，遇到断纤等突发异常情况而采取的抢救措施。而骨架式带状光缆开天窗这种操作手法，是近几年在骨架式带状光缆得到广泛应用后，逐渐开发出来的一种接续方式，主要应用于高层楼宇内的光通信铺设。其主要优势是不用开断整个光缆来进行光纤分支，而是通过“开天窗”取出所需要的光纤带（其他光纤带保持完好）。本文主要阐述高层楼内骨架式带状光缆“开天窗”接续方式的优势，以及对骨架式光缆“开天窗”操作方法的介绍。
关键词：光通信；楼内布线；骨架式光缆“开天窗”；接续方法
一、引言
随着4G、5G以及物联网等以光纤为载体的光通信技术的快速发展，以及当今社会人们对通信网络传输速率和传输容量的需求，各通信运营商的通信网络铺设方式已从光纤到楼宇（FTTB）延伸到光纤入户（FTTH）。而在光纤入户过程中根据环境的不同，主要有以下两种铺设方式：
1、旧楼和农村地区：光主干网络铺设至用户密集区后，通过蝶形光缆（皮线缆）引入用户端。而在蝶形光缆铺设过程中由于环境不同（如北方冬天冰挂、楼内转角等）铺设距离较长，如果施工方经验不足，都会给施工过程中以及以后的维护工作带来一定的困难。
2、新建楼宇或高层楼宇：光主干网络直接铺设至楼内，常规操作为对光缆开断后在接续包中接取所用光纤数量，原直行光纤需进行重新熔接。如此情况，对于整个通信网络每个光交就产生了一定接续损耗，影响了整个网络的传输质量。
而骨架式带状光缆具有光纤芯密度大、光缆直径小、机械性能好的优势，并且在楼宇内布线后，通过“开天窗”的操作，不需要开断光缆即可达到分支的目的。
二、骨架式光纤带光缆介绍
目前，国内骨架缆市场主要应用的为全干式骨架式带状光缆GYDGA 144芯和GYDGA 288芯，该型号光缆的主要性能有：
1、骨架缆骨架槽内集成芯数多，光纤密度大，光缆直径小，重量轻，便于敷设；
2、骨架式光缆具有优异的结构性能，抗侧压和抗冲击性能优异，对光纤带有良好的保护作用；
3、全干式阻水结构，骨架缆芯上的阻水带能够达到防潮、阻水的目的。光缆内无油膏，光纤带熔接成功率较普通光纤带光缆高，而且操作方便、卫生及环保。
GYDGA 288B1.3光缆结构图如图1所示：
三、骨架式带状光缆“开天窗”操作方法
1、骨架式带状光缆 “开天窗”的主要工具
TTG15型纵横向开缆刀是骨架缆“开天窗”操作中用于光缆外护套纵横向开剥的手动工具（见图2）。该产品可横剖也可纵剖，被一次开剥后的光缆两边对称开口。
（1）骨架式带状光缆“开天窗”分析
骨架式带状光缆“开天窗”一般应用于高楼层光纤到户，如以20层楼为单位，常以第1、4、8、12、16、20层或以4、8、12、16、20层为天窗点，每个天窗取光纤数量以楼层用户数量加备用纤确定。而“开天窗”点取光纤时，必须把所取光纤上一楼层天窗点开断后抽出。如4层天窗点取纤时，需在8层天窗点把光纤带开断，从4层取出光纤带后剪掉多余长度。
一般情况下，光交与人井有一段距离，开天窗位置设在人井，并以接续包进行保护，人井与光交之间采用一段短距离光缆进行连接。
（2）骨架缆“开天窗”操作流程如下：
①人井内骨架缆选择合适的长度和位置（人井内需一定长度的余留）；
②常规开天窗方法按要求长度进行剥离护套（A型护套在有撕裂绳的情况下可用撕裂绳剥离护套），如图3、4所示；
④取出所需光纤带，按光缆接续常规操作把光缆进行固定，直行光纤带盘留于接续盒内（避免打圈问题）准备熔接接续，如图5、6所示；
四、案例分析
某单位在一新建写字楼内施工288芯光缆（6芯/带，共48根光纤带）过程中，全网共需设置12个光交，并要求每个光交引起24芯（4根光纤带）。
方法一：常规操作，每个光交点都需要将288芯光缆开断后再熔接，需熔接48带×12个光交点＝576次（光交点每根光纤带进行熔接）。
方法二：骨架光缆开天窗操作，每个光交只需熔接引出的4带（24芯）×12个光交点＝48次。
通过上述案例比较，常规操作熔接数量为骨架光缆开天窗的12倍，所以骨架光缆开天窗将大大的提高工程效率，同时也节省了熔接设备的利用率。
五、骨架式带状光缆“开天窗”方法的优势
综上所述，骨架光缆与普通层绞式光纤带光缆在开天窗操作相对简单一些，同时，操作过程中对光纤带安全方面有着较大的优势。通过开天窗操作，光交点只需对引出光纤带进行接续，整个网络中每个光交点直行光纤带无需开断和熔接，较大地提高了整个网络的工程质量。骨架光缆经开天窗操作，因直行光纤带无需熔接，所以及大地提高了工程施工效率及保证工程工期的按时完成。
关键词：光通信；楼内布线；骨架式光缆“开天窗”；接续方法
一、引言
随着4G、5G以及物联网等以光纤为载体的光通信技术的快速发展，以及当今社会人们对通信网络传输速率和传输容量的需求，各通信运营商的通信网络铺设方式已从光纤到楼宇（FTTB）延伸到光纤入户（FTTH）。而在光纤入户过程中根据环境的不同，主要有以下两种铺设方式：
1、旧楼和农村地区：光主干网络铺设至用户密集区后，通过蝶形光缆（皮线缆）引入用户端。而在蝶形光缆铺设过程中由于环境不同（如北方冬天冰挂、楼内转角等）铺设距离较长，如果施工方经验不足，都会给施工过程中以及以后的维护工作带来一定的困难。
2、新建楼宇或高层楼宇：光主干网络直接铺设至楼内，常规操作为对光缆开断后在接续包中接取所用光纤数量，原直行光纤需进行重新熔接。如此情况，对于整个通信网络每个光交就产生了一定接续损耗，影响了整个网络的传输质量。
而骨架式带状光缆具有光纤芯密度大、光缆直径小、机械性能好的优势，并且在楼宇内布线后，通过“开天窗”的操作，不需要开断光缆即可达到分支的目的。
二、骨架式光纤带光缆介绍
目前，国内骨架缆市场主要应用的为全干式骨架式带状光缆GYDGA 144芯和GYDGA 288芯，该型号光缆的主要性能有：
1、骨架缆骨架槽内集成芯数多，光纤密度大，光缆直径小，重量轻，便于敷设；
2、骨架式光缆具有优异的结构性能，抗侧压和抗冲击性能优异，对光纤带有良好的保护作用；
3、全干式阻水结构，骨架缆芯上的阻水带能够达到防潮、阻水的目的。光缆内无油膏，光纤带熔接成功率较普通光纤带光缆高，而且操作方便、卫生及环保。
GYDGA 288B1.3光缆结构图如图1所示：

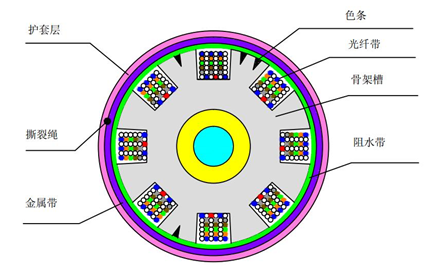

图1 GYDGA 288B1.3光缆结构图
三、骨架式带状光缆“开天窗”操作方法
1、骨架式带状光缆 “开天窗”的主要工具
TTG15型纵横向开缆刀是骨架缆“开天窗”操作中用于光缆外护套纵横向开剥的手动工具（见图2）。该产品可横剖也可纵剖，被一次开剥后的光缆两边对称开口。
图2 TTG15型纵横向开缆刀
2、骨架式带状光缆“开天窗”（1）骨架式带状光缆“开天窗”分析
骨架式带状光缆“开天窗”一般应用于高楼层光纤到户，如以20层楼为单位，常以第1、4、8、12、16、20层或以4、8、12、16、20层为天窗点，每个天窗取光纤数量以楼层用户数量加备用纤确定。而“开天窗”点取光纤时，必须把所取光纤上一楼层天窗点开断后抽出。如4层天窗点取纤时，需在8层天窗点把光纤带开断，从4层取出光纤带后剪掉多余长度。
一般情况下，光交与人井有一段距离，开天窗位置设在人井，并以接续包进行保护，人井与光交之间采用一段短距离光缆进行连接。
（2）骨架缆“开天窗”操作流程如下：
①人井内骨架缆选择合适的长度和位置（人井内需一定长度的余留）；
②常规开天窗方法按要求长度进行剥离护套（A型护套在有撕裂绳的情况下可用撕裂绳剥离护套），如图3、4所示；
图3骨架缆横向开剥 图4骨架缆横向开剥
③根据工程要求，找出需引出光纤带，并在中间剪断；④取出所需光纤带，按光缆接续常规操作把光缆进行固定，直行光纤带盘留于接续盒内（避免打圈问题）准备熔接接续，如图5、6所示；

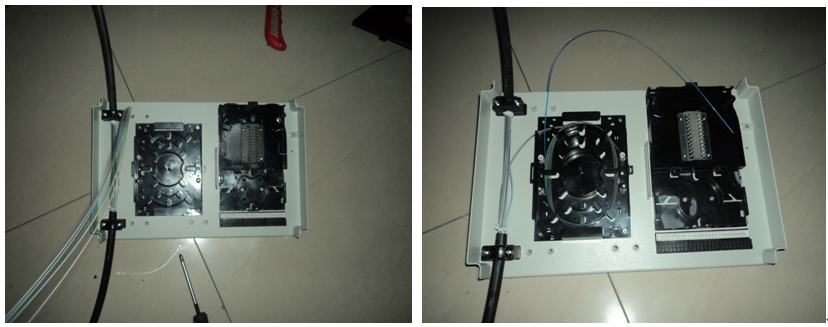

图5接续盒内固定光缆 图6准备熔接
⑤熔接完成并安装通信通道，如图7、8所示；
图7熔接完成 图8安装通信通道

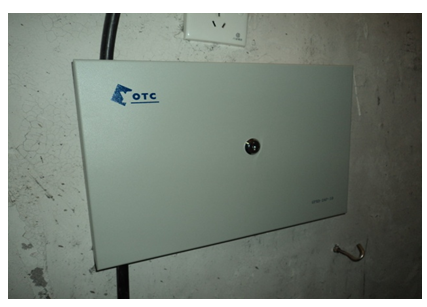

⑥安装完成，如图9所示。
图9安装完成
四、案例分析
某单位在一新建写字楼内施工288芯光缆（6芯/带，共48根光纤带）过程中，全网共需设置12个光交，并要求每个光交引起24芯（4根光纤带）。
方法一：常规操作，每个光交点都需要将288芯光缆开断后再熔接，需熔接48带×12个光交点＝576次（光交点每根光纤带进行熔接）。
方法二：骨架光缆开天窗操作，每个光交只需熔接引出的4带（24芯）×12个光交点＝48次。
通过上述案例比较，常规操作熔接数量为骨架光缆开天窗的12倍，所以骨架光缆开天窗将大大的提高工程效率，同时也节省了熔接设备的利用率。
五、骨架式带状光缆“开天窗”方法的优势
综上所述，骨架光缆与普通层绞式光纤带光缆在开天窗操作相对简单一些，同时，操作过程中对光纤带安全方面有着较大的优势。通过开天窗操作，光交点只需对引出光纤带进行接续，整个网络中每个光交点直行光纤带无需开断和熔接，较大地提高了整个网络的工程质量。骨架光缆经开天窗操作，因直行光纤带无需熔接，所以及大地提高了工程施工效率及保证工程工期的按时完成。
