作者：郑新杰
近几年中国宽带接入网络得到了突飞猛进的发展，尤其是随着“光进铜退”、“城市光网”、“宽带中国”等重大战略的实施，中国宽带接入网络的带宽得到大幅提升。大多能为用户提供几兆至几十兆的网络带宽，有的发达省市中心城区甚至可达到百兆以上。同时随着宽带业务的种类不断发展，对电信网络提出了许多新需求，要求网络能适应业务的持续快速发展，能适应用户对业务的综合化需求，同时承载VoIP语音、视频、组播、专线、数据等业务；能够区分、感知用户和业务，并提供不同QoS等级，能实现对用户和业务的集中智能控制等等。
业务的快速增长和现有管道资源已体现出矛盾趋势，对运营商网络建设方案提出了更高的要求，能够提供最优化、建设成本最低、扩容更便利的整体化方案成为棘手解决的问题。在这种发展趋势下，作为光网络传输媒介之光纤光缆产品，就需要迅速适应并满足该应用要求。既要有利于带宽的扩容，又要提高有限管道资源的利用率，光缆产品正沿着小型化、密集型方向发展，且要保证产品良好的性能指标，有效的降低施工成本、节约有限资源、提高运行稳定性及安全性。本文将介绍近期成功开发并广泛在国外FTTH应用的几种小直径密集型的室内垂直布线光缆，并对其结构、性能、应用优势进行简要描述。
一、小型化微束管式分支光缆
常规的分支光缆，一般以单芯光缆为基本单元，外径较大（48芯的分支光缆的外径在20mm左右），光纤芯数只能做到60芯以下。因此，光缆的光纤密集度较低，光纤的利用率较差。在楼内或室内狭小的布线环境中，光缆的整体弯曲性能较差，管道空间利用率低，成端方案复杂，不仅成本高，施工进度较慢，而且光缆在安装和使用时比较困难，大大增加了施工及维护成本。
图1为烽火通信开发的一种小型化的微束管式分支光缆，该光缆子单元以小尺寸的微束管为基本单元，子单元包含2-12芯的250μm着色光纤，12芯外径可做到1.3mm。微束管护套材料使用低烟无卤阻燃聚烯烃，壁厚较薄，剥离方便，只需要用指甲肚轻微挤压后外拉便可轻松剥出内部光纤。微束管内充有纤膏，有限保证了光缆的阻水性能。以此为基本单元，可组成2-144芯的多芯光缆，典型结构示意图及性能指标如表1所列。
二、小尺寸终端光缆组件用缆
在建筑物内的布线空间越来越拥挤的形式下，作为光通信设备及各种光纤配线箱内所必不可少的光纤跳线也迎来了一次机遇与挑战，一方面是大量的光设备安置，使得机房及设备内的空间越来越窄；另一方面随着光纤化市场的不断推进，光终端设备与线路的分配又需要大量的光跳线进行连接。那么小型光缆系列的开发正是解决了这样的矛盾。较小的外径、良好的性能（见表2），可以满足跳线及设备互联用缆的要求，成本比普通的φ2.0单芯光缆低。对于解决通信机房ODF光纤调度与存储的空间问题，小型光缆的应用具有很大的市场优势。
图3为烽火通信开发的另一种小尺寸的终端光缆组件用缆，该光缆外径为0.9mm，光缆结构与常规的φ2.0单芯光缆相同，性能指标可满足常规光跳线应用要求。以此为基本单元还可组成12-24芯的多芯光缆，可应用于建筑物内，作为垂直布线的分支光缆使用，多芯光缆的外径小，光纤利用率高，施工便利，大大节约了管道空间。
具体光缆结构及性能指标如图2所示：
三、数据中心用干式光缆
在信息技术和应用的双重驱动下，数据中心的建设、管理和运维正在不断调整和改进。高能效和智能管理将引领数据中心技术和应用变革的大方向。光缆的应用技术与产品也由单模光缆延伸至多模光缆，以及OM3和OM4高带宽光缆。数据中心用缆需保证光缆的密集性、安全性、稳定性、扩容的便利性。
图4为烽火通信开发的一种数据中心用干式光缆，该光缆以2-12芯的干式套管为基本单元，套管材料为低烟无卤阻燃聚烯烃材料，整体光缆包含4-24根子单元，光缆芯数可做到244芯，光纤类型采用OM3、OM4高带宽光纤。该类型光缆分支便利、结构紧凑、光纤密集度高，每个子单元可加工2-12芯的MPO终端连接器，在数据中心内使用，可大大扩宽数据传输量，光缆机械性能良好，有限保证光缆的使用寿命及稳定性。（见图4、表3）
四、结束语
以上介绍的几种新结构的小直径密集型室内垂直布线光缆，配合接入终端分纤盒及DP盒成功应用在南美、东南亚等地域高层大厦。在应用便利和性能上优于传统的分支光缆。
业务的快速增长和现有管道资源已体现出矛盾趋势，对运营商网络建设方案提出了更高的要求，能够提供最优化、建设成本最低、扩容更便利的整体化方案成为棘手解决的问题。在这种发展趋势下，作为光网络传输媒介之光纤光缆产品，就需要迅速适应并满足该应用要求。既要有利于带宽的扩容，又要提高有限管道资源的利用率，光缆产品正沿着小型化、密集型方向发展，且要保证产品良好的性能指标，有效的降低施工成本、节约有限资源、提高运行稳定性及安全性。本文将介绍近期成功开发并广泛在国外FTTH应用的几种小直径密集型的室内垂直布线光缆，并对其结构、性能、应用优势进行简要描述。
一、小型化微束管式分支光缆
常规的分支光缆，一般以单芯光缆为基本单元，外径较大（48芯的分支光缆的外径在20mm左右），光纤芯数只能做到60芯以下。因此，光缆的光纤密集度较低，光纤的利用率较差。在楼内或室内狭小的布线环境中，光缆的整体弯曲性能较差，管道空间利用率低，成端方案复杂，不仅成本高，施工进度较慢，而且光缆在安装和使用时比较困难，大大增加了施工及维护成本。
图1为烽火通信开发的一种小型化的微束管式分支光缆，该光缆子单元以小尺寸的微束管为基本单元，子单元包含2-12芯的250μm着色光纤，12芯外径可做到1.3mm。微束管护套材料使用低烟无卤阻燃聚烯烃，壁厚较薄，剥离方便，只需要用指甲肚轻微挤压后外拉便可轻松剥出内部光纤。微束管内充有纤膏，有限保证了光缆的阻水性能。以此为基本单元，可组成2-144芯的多芯光缆，典型结构示意图及性能指标如表1所列。
表1 多芯微束管式分支光缆尺寸及性能指标
| 项目 | 指标 |
| 光缆拉伸性能 | 合格 |
| 光缆压扁性能 | 合格 |
| 光缆最小弯曲半径 | 静态（工作时）10D，动态（安装时）20D |
| 光缆温度特性 | 满足1258.4标准 |
| 光缆阻燃性能 | 通过单根垂直燃烧试验 |
该结构光缆整体外径小，光纤密集度高，分支便捷，弯曲性能优良，能够适应复杂的施工及敷设环境。光缆成本较常规分支型光缆低，而且子单元护套剥离方便，施工效率高，大大节约了建设成本及管道资源。
二、小尺寸终端光缆组件用缆
在建筑物内的布线空间越来越拥挤的形式下，作为光通信设备及各种光纤配线箱内所必不可少的光纤跳线也迎来了一次机遇与挑战，一方面是大量的光设备安置，使得机房及设备内的空间越来越窄；另一方面随着光纤化市场的不断推进，光终端设备与线路的分配又需要大量的光跳线进行连接。那么小型光缆系列的开发正是解决了这样的矛盾。较小的外径、良好的性能（见表2），可以满足跳线及设备互联用缆的要求，成本比普通的φ2.0单芯光缆低。对于解决通信机房ODF光纤调度与存储的空间问题，小型光缆的应用具有很大的市场优势。

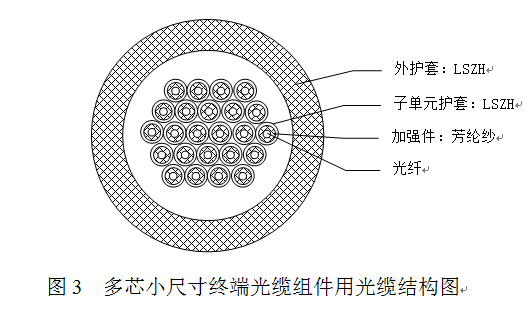

图3为烽火通信开发的另一种小尺寸的终端光缆组件用缆，该光缆外径为0.9mm，光缆结构与常规的φ2.0单芯光缆相同，性能指标可满足常规光跳线应用要求。以此为基本单元还可组成12-24芯的多芯光缆，可应用于建筑物内，作为垂直布线的分支光缆使用，多芯光缆的外径小，光纤利用率高，施工便利，大大节约了管道空间。

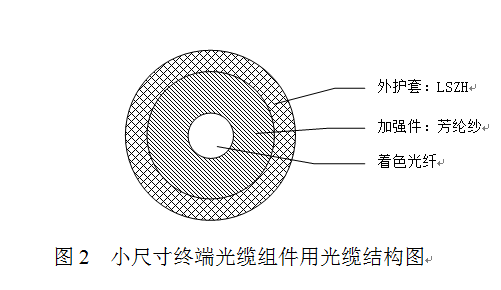

具体光缆结构及性能指标如图2所示：
表2 多芯小尺寸终端光缆组件用光缆性能指标
| 项目 | 指标 | |
| 光缆拉伸能 | 12芯 | 满足1258.4标准要求 |
| 24芯 | 满足1258.4标准要求 | |
| 光缆压扁性能 | 满足1258.4标准要求 | |
| 光缆最小弯曲半径 | 静态（工作时）10D，动态（安装时）20D | |
| 光缆温度特性 | 满足1258.4标准要求 | |
| 光缆阻燃性能 | 通过单根垂直燃烧试验 | |
在信息技术和应用的双重驱动下，数据中心的建设、管理和运维正在不断调整和改进。高能效和智能管理将引领数据中心技术和应用变革的大方向。光缆的应用技术与产品也由单模光缆延伸至多模光缆，以及OM3和OM4高带宽光缆。数据中心用缆需保证光缆的密集性、安全性、稳定性、扩容的便利性。

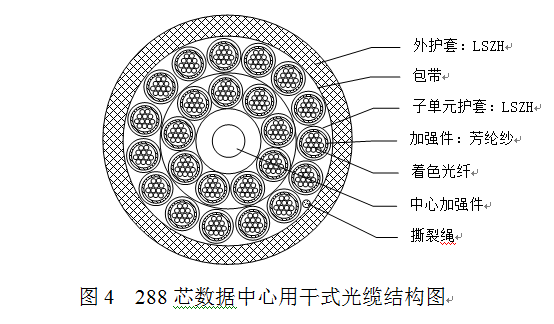

图4为烽火通信开发的一种数据中心用干式光缆，该光缆以2-12芯的干式套管为基本单元，套管材料为低烟无卤阻燃聚烯烃材料，整体光缆包含4-24根子单元，光缆芯数可做到244芯，光纤类型采用OM3、OM4高带宽光纤。该类型光缆分支便利、结构紧凑、光纤密集度高，每个子单元可加工2-12芯的MPO终端连接器，在数据中心内使用，可大大扩宽数据传输量，光缆机械性能良好，有限保证光缆的使用寿命及稳定性。（见图4、表3）
表3 数据中心用干式光缆性能指标
| 项目 | 指标 | |
| 光缆拉伸性能 | 12芯 | 满足1258.4标准要求 |
| 48芯 | 满足1258.4标准要求 | |
| 96芯 | 满足1258.4标准要求 | |
| 144芯 | 满足1258.4标准要求 | |
| 288芯 | 满足1258.4标准要求 | |
| 光缆压扁性能 | 12芯及以下 | 满足1258.4标准要求 |
| 12芯以上 | 满足1258.4标准要求 | |
| 光缆最小弯曲半径 | 静态（工作时）10D，动态（安装时）20D | |
| 光缆温度特性 | 满足1258.4标准要求 | |
| 光缆阻燃性能 | 通过单根垂直燃烧试验 | |
以上介绍的几种新结构的小直径密集型室内垂直布线光缆，配合接入终端分纤盒及DP盒成功应用在南美、东南亚等地域高层大厦。在应用便利和性能上优于传统的分支光缆。
